Náhradní-záložní zdroje el.proudu pro oběhová čerpadla ústředního topení

Firma založená v roce 1990 se zabývala vývojem a výrobou elektrických slaboproudých zařízení na zakázku, dále pak výrobou elektrických slaboproudých zařízení, kterých byl na našem trhu nedostatek.

Od roku 1995 vyrábíme náhradní zdroje vlastní konstrukce, které spolehlivě slouží našim zákazníkům. Naše filozofie je vyrábět kvalitní přístroje, které vydrží pracovat desítky let a v případě poruchy jsou snadno, levně a rychle opravitelné, u naší firmy tuto službu nabízíme zdarma. Proto stačí zakoupit pouze jeden náhradní zdroj, který vám bude dobře sloužit dlouhé zimy. Snažíme se tím šetřit vaši kapsu a vaše topení učinit bezstarostným.

Výroba a servis: 507 33 Vršce 8

Pracovní doba: po-pá 8-16 hod. Upřednostňujeme rozesílání zásilek poštou.

Je to 2.vesnička východně od Kopidlna, bývalá škola vedle kostela. Chcete-li nás navštívit osobně, zavolejte předem, abychom tu určitě byli. (Někdy musíme jet pro materiál nebo rozvážet zakázky)

---------------------------------------------------------------------------------------

Vážení zákazníci, přejeme vám zdraví, klid a mír. Nechť se všechny duše spojí a vytvoří Zemi jako nádherné místo k životu. A zlo ať zmizí.

---------------------------------------------------------------------------------------

Objednat náhradní zdroje a klást dotazy je možné na tomto emailu: ptacek.e@seznam.cz

Telefon: 603 300 204

Uveďte prosím, který typ, kolik kusů, vaši adresu, telefon, u firem IČO a DIČ. Zboží vám pošleme na dobírku nebo jinak dopravíme. Platba dobírkou nebo hotově, faktury se splatností nedáváme.





Katalog ke stažení na rok 2024 - zde jej můžete stáhnout.



Jak vybrat náhradní zdroj a baterii?

Máte-li jedno až dvě oběhová čerpadla a součet jejich příkonů je do 150W, je vhodný náhradní zdroj NZ UNI nebo NZ UNI Z a k němu baterie 12V s kapacitou 40 až 100Ah. Je-li čerpadel více a jejich součet příkonů je do 300W, pak je vhodný NZ500 nebo NZ500Z a k němu baterie 80 až 150Ah. Náhradní zdroje s vnitřní baterií jsou vhodné pro jedno úsporné elektronické čerpadlo s příkonem do 40W.

Vypínají-li proud v síti jen občas, stačí baterie automobilová. Vypínají-li proud často, třeba i několikrát týdně, je lepší použít baterii trakční, která lépe snáší časté vybíjení a nabíjení, je ale dražší. Počítejte s životností baterií 3 až 5 roků, bohužel olověná baterie déle většinou nevydrží. Nejlepší je připojit baterii novou a každé 3 roky ji měnit zase za novou, předejdete tím problémům.

----------------------------------------------------------------------------------------

Přehled nabízených výrobků (ceny včetně DPH):

----------------------------------------------------------------------------------------

Náhradní zdroje pro připojení vnějšího akumulátoru:

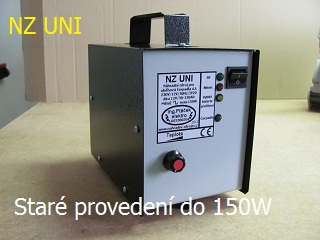

Náhradní zdroj NZ UNI - staré provedení (vyráběné od r. 1995) - cena 4700Kč

Přístroj pro zálohování síťového napětí pro čerpadla ústředního topení do výkonu čerpadel 150W . Součástí přístroje je termostat, který může automaticky zapínat a vypínat čerpadlo v závislosti na teplotě. Teplotu je možné nastavit. Na přání zákazníků dodáváme s více termostaty a upravíme zapojení podle přání. Připojení externího akumulátoru. Vhodné i pro elektronická čerpadla Grundfos ALPHA 2. Rozměry (šířka x výška x hloubka): 125 x 160 x 210 mm. Délky vodičů: síťová šňůra 2,2m, výstupní zásuvka 0,2m, kabel k baterii cca 2m, teplotní čidlo 3m a lze ho nastavit. Hmotnost 3,5kg.

----------------------------------------------------------------------------------------

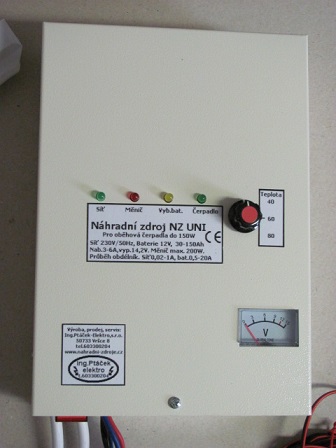

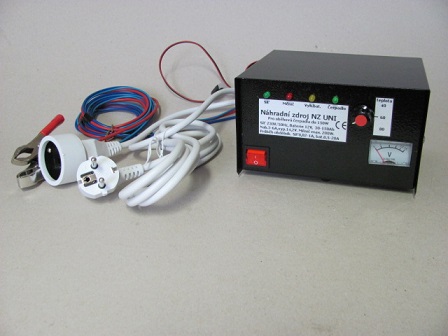

Náhradní zdroj NZ UNI - nové provedení s termostatem a voltmetrem - cena 4700Kč

Přístroj pro zálohování síťového napětí pro čerpadla ústředního topení do výkonu čerpadel 150W . Součástí přístroje je termostat, který může automaticky zapínat a vypínat čerpadlo v závislosti na teplotě. Teplotu je možné nastavit. Připojení externího akumulátoru. Voltmetr pro měření napětí baterie. Vhodné i pro elektronická čerpadla Grundfos ALPHA 2. Na přání vyrobíme i bez termostatu. Rozměry (šířka x výška x hloubka): 165x100x140 mm. Délky vodičů: síťová šňůra 2,2m, výstupní zásuvka 0,2m, kabel k baterii cca 2m, teplotní čidlo 3m a lze ho nastavit. Hmotnost 3,5kg.

----------------------------------------------------------------------------------------

Náhradní zdroj NZ UNI Z - nové závěsné provedení s termostatem a voltmetrem- cena 4700Kč

Přístroj pro zálohování síťového napětí pro čerpadla ústředního topení do výkonu čerpadel 150W . Součástí přístroje je termostat, který může automaticky zapínat a vypínat čerpadlo v závislosti na teplotě. Teplotu je možné nastavit. Připojení externího akumulátoru. Voltmetr pro měření napětí baterie. Vhodné i pro elektronická čerpadla Grundfos ALPHA 2. Na přání vyrobíme i bez termostatu. Rozměry (šířka x výška x hloubka): 165x240x75 mm. Úchyty pro připevnění na zeď. Délky vodičů: síťová šňůra 2,2m, výstupní zásuvka 0,2m, kabel k baterii cca 2m, teplotní čidlo 3m a lze ho nastavit. Hmotnost 3,5kg.

----------------------------------------------------------------------------------------

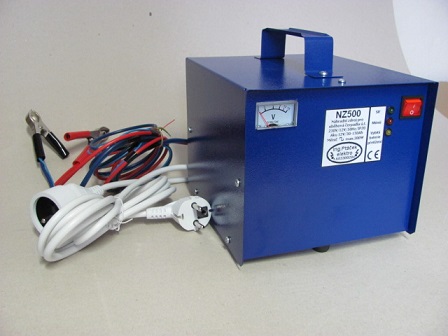

Náhradní zdroj NZ500 - pro zálohování více oběhových čerpadel - cena 5600Kč

Přístroj pro zálohování síťového napětí pro čerpadla ústředního topení do výkonu čerpadel až 300W . Připojení externího akumulátoru. Voltmetr pro měření napětí baterie. Vhodné i pro elektronická čerpadla Grundfos ALPHA 2. Rozměry (šířka x výška x hloubka): 185 x 200 x 210 mm. Délky vodičů: síťová šňůra 2,2m, výstupní zásuvka 0,2m, kabel k baterii cca 2m. Hmotnost 7kg.

----------------------------------------------------------------------------------------

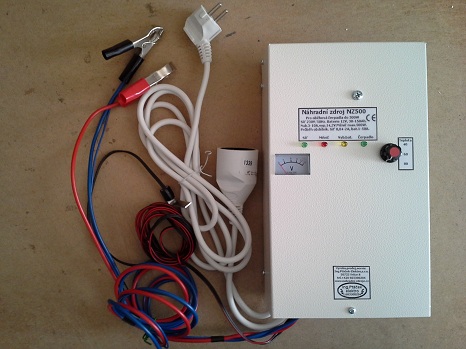

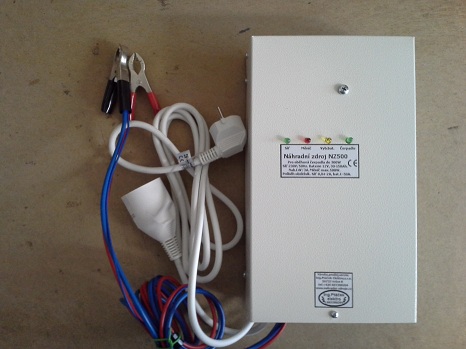

Náhradní zdroj NZ500 - závěsné provedení - pro zálohování více oběhových čerpadel - cena 5600Kč

Přístroj pro zálohování síťového napětí pro čerpadla ústředního topení do výkonu čerpadel až 300W . Připojení externího akumulátoru. Vhodné i pro elektronická čerpadla Grundfos ALPHA 2. Rozměry (šířka x výška x hloubka): 165 x 300 x 75 mm. Délky vodičů: síťová šňůra 2,2m, výstupní zásuvka 0,2m, kabel k baterii cca 2m. Hmotnost 7kg.

----------------------------------------------------------------------------------------

Náhradní zdroj NZ500 - závěsné provedení - pro zálohování více oběhových čerpadel s termostatem a voltmetrem - cena 5700Kč

Přístroj pro zálohování síťového napětí pro čerpadla ústředního topení do výkonu čerpadel až 300W . Součástí přístroje je termostat, který může automaticky zapínat a vypínat čerpadlo v závislosti na teplotě. Teplotu je možné nastavit. Připojení externího akumulátoru. Voltmetr pro měření napětí baterie. Vhodné i pro elektronická čerpadla Grundfos ALPHA 2. Rozměry (šířka x výška x hloubka): 165 x 300 x 75 mm. Délky vodičů: síťová šňůra 2,2m, výstupní zásuvka 0,2m, kabel k baterii cca 2m, teplotní čidlo 3m a lze ho nastavit. Hmotnost 7kg.

----------------------------------------------------------------------------------------

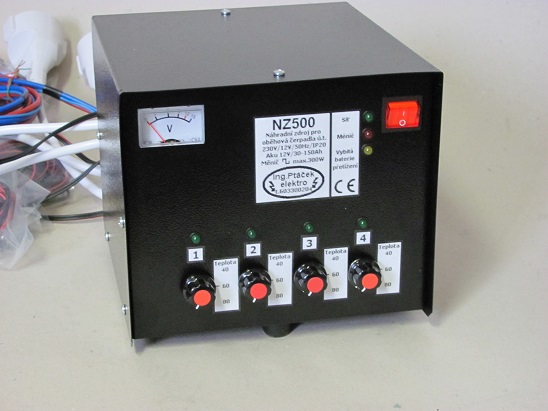

Náhradní zdroj NZ500 s více termostaty - pro zálohování více oběhových čerpadel nezávisle spínaných termostaty- cena 5700 až 6700Kč, podle počtu termostatů

Přístroj pro zálohování síťového napětí pro čerpadla ústředního topení do výkonu čerpadel až 300W . Součástí přístroje může být na přání jeden až čtyři termostaty, které mohou automaticky nezávisle na sobě zapínat a vypínat čerpadla v závislosti na teplotě. Teplotu spínání jednotlivých termostatů je možné nastavit. Připojení externího akumulátoru. Voltmetr pro měření napětí baterie. Vhodné i pro elektronická čerpadla Grundfos ALPHA 2. Rozměry (šířka x výška x hloubka): 185 x 170 x 210 mm (s uchem je výška 200 mm). Délky vodičů: síťová šňůra 2,2m, výstupní zásuvky 0,2m, kabel k baterii cca 2m, teplotní čidla 3m a lze je nastavit. Hmotnost 8kg.

----------------------------------------------------------------------------------------

Náhradní zdroje v vnitřním akumulátorem:



Náhradní zdroje s baterií uvnitř, stolní provedení:

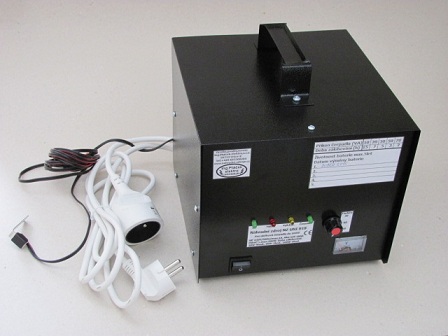

NZ UNI B18 s olověnou baterií 12V 18Ah - 6700Kč

Přístroj pro zálohování síťového napětí pro čerpadla ústředního topení do výkonu čerpadel 150W. Součástí přístroje je termostat, který může automaticky zapínat a vypínat čerpadlo v závislosti na teplotě. Teplotu je možné nastavit. Akumulátor 12V/18AhAh je uvnitř přístroje, umožňuje zálohovat úsporné oběhové čerpadlo Grundfos Alpha 2 až 10 hodin, obyčejné oběhové čerpadlo až 3 hodiny. Voltmetr pro měření napětí vnitřní baterie. Délky vývodů: Síťová šňůra 2,2m, výstupní zásuvka cca 0,2m, teplotní čidlo 3m. Rozměry (šxvxh) 215x190x220mm, hmotnost 10kg.

----------------------------------------------------------------------------------------

Náhradní zdroje s baterií uvnitř, závěsné provedení:

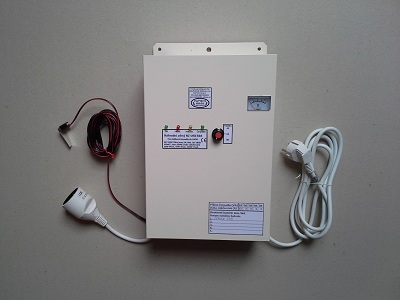

NZ UNI B18Z s olověnou baterií 12V 18Ah - 6700Kč

Přístroj pro zálohování síťového napětí pro čerpadla ústředního topení do výkonu čerpadel 150W. Součástí přístroje je termostat, který může automaticky zapínat a vypínat čerpadlo v závislosti na teplotě. Teplotu je možné nastavit. Akumulátor 12V/18Ah je uvnitř přístroje, umožňuje zálohovat úsporné oběhové čerpadlo Grundfos Alpha 2 až 10 hodin, obyčejné oběhové čerpadlo až 3 hodiny. Voltmetr pro měření napětí vnitřní baterie. Délky vývodů: Síťová šňůra 2,2m, výstupní zásuvka cca 0,2m, teplotní čidlo 3m. Rozměry (šxvxh) 215x340x100mm, hmotnost 10kg.

----------------------------------------------------------------------------------------

Podrobně o náhradních zdrojích:

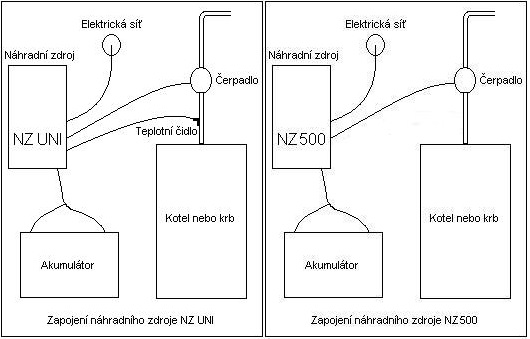

Náhradní zdroje NZ UNI a NZ500 - záložní zdroje síťového napětí pro čerpadla ústředního-etážového topení, náhradní zdroje NZ UNI s vnitřní baterií

Parametry:

Síťové napětí: 200 až 240 V, 50 Hz
Spotřeba ze sítě: naprázdno 5W až 40W, podle stavu vybití akumulátoru
Akumulátor: externí - běžný automobilový nebo jiný akumulátor 12 V, 30 až 150 Ah (není součástí dodávky), u náhradních zdrojů s baterií uvnitř je použit akumulátor 12V/18Ah gelový, který je součástí přístroje
Měnič: 12 Vss / 230 Vst, NZ UNI max.200 W a NZ500 max 500W krátkodobě, NZ UNI 150W a NZ500 300W trvale / 50 Hz, obdélník

Doba zálohování:

Doba zálohování se dá přibližně spočítat podle vzorce:

T=10C/P, kde T=doba zálohování v hod., C=kapacita akumulátoru v Ah, P=příkon čerpadla ve W.

Příklad: čerpadlo 60W, akumulátor 12V 40Ah, T=10x40/60=6,6hodin. Při snížení příkonu čerpadla, použití termostatu a zvětšení kapacity akumulátoru se doba zálohování podstatně prodlouží.

U náhradních zdrojů s vnitřním olověným akumulátorem 12V/18Ah je doba zálohování pro oběhové čerpadlo 20W až 9 hodin, pro 60W až 3 hodiny.

Funkce:

Přístroj automaticky zálohuje síťové napětí 230V, 50 Hz. Je-li přítomno síťové napětí, připojený spotřebič (čerpadlo) je napájen přes přístroj ze sítě a přístroj dobíjí připojený akumulátor a udržuje ho v nabitém stavu. Dojde-li k výpadku sítě, přístroj se automaticky přepne na měnič 12V/230V/50Hz, který z připojeného akumulátoru 12V vyrábí chybějící síťové napětí 230V/50Hz. Součástí přístroje je i termostat, jehož čidlo snímá z horkého vývodu vody z kotle nebo krbové vložky teplotu vody a sepne čerpadlo při teplotě, kterou si nastavíte knoflíkem na čelním panelu přístroje. Je-li knoflík na levém dorazu, čerpadlo se točí stále, nezávisle na teplotě čidla. Termostat funguje stejně, ať jde síť nebo měnič. Při funkci měniče termostat ovládá i měnič.

Podrobně o funkci náhradního zdroje:

Náhradní zdroj v sobě obsahuje měnič, automatickou nabíječku, sledovač sítě, termostat, ochranný obvod baterie, nadproudovou ochranu měniče, podpěťovou ochranu baterie dvojího druhu a tavné pojistky sítě a akumulátoru.

Měnič - mění stejnosměrné napětí z akumulátoru 12V na střídavé napětí 230V, 50Hz tak, že 12V je v rytmu 50Hz spínáno do dvou vinutí transformátoru a transformováno na 230V. Výstupní průběh měniče je obdélníkový s mírně šikmými náběžnými hranami, s plynulým průchodem nulou, což se osvědčilo pro napájení motorků s rozběhovou fází přes kondenzátor, jakým oběhové čerpadlo ústředního topení je. Měniči nevadí induktivní charakter odběru čerpadla, pro jistotu je měnič silně předimenzován.

Automatická nabíječka funguje, když jde el. síť. Nabíjí akumulátor proudem do 4A až do napětí 14,4V, pak se nabíječka vypne a znovu začne nabíjet při poklesu napětí baterie pod 12,5V nebo po přerušení sítě nebo po vypnutí a zapnutí vypínače náhradního zdroje, což by mělo být zárukou dlouhé životnosti akumulátoru. POZOR, nabíječka k sobě nepřipojí akumulátor, který má opačně polaritu nebo napětí menší, než 10V. Takový akumulátor je většinou vadný. Proto na samotných krokosvorkách nic nenaměříte.

Sledovač sítě - sleduje, jde-li el. síť a přepíná režim přístroje buď na nabíječku nebo měnič.

Termostat - porovnává teplotu čidla termostatu s nastavením knoflíku na čelním panelu přístroje, je-li teplota čidla vyšší, než nastavená hodnota, sepne el.proud do výstupní zásuvky a čerpadlo se roztočí. Je-li teplota nižší, čerpadlo vypne. Hystereze nastavená v přístroji je asi 10 st. Celsia (např. když při 60 st. zapne, při 50 st. vypne). Je-li knoflík termostatu na levém dorazu, čerpadlo se točí stále.

Ochranný obvod baterie - zabrání poškození přístroje přepólováním akumulátoru.

Nadproudová ochrana měniče - při přetížení cca na 0,5 vteřiny měnič vypne a v těchto intervalech zkouší, zda přetížení ještě trvá. Přitom bliká žlutá kontrolka "Vybitá baterie - přetížení".

Podpěťová ochrana baterie dvojího druhu - při výpadku el. sítě, kdy běží měnič a při poklesu napětí akumulátoru pod 10,5V se  měnič zablokuje, což oznámí žlutá kontrolka "Vybitá baterie - přetížení" a pod 10V se úplně odpojí akumulátor. Dojde-li ovšem po delším čase k poklesu napětí pod 10V, přístroj už k sobě akumulátor nepřipojí a ani jej nenabije, už jej nepovažuje za akumulátor, protože nesplňuje správné vstupní hodnoty pro napájení přístroje ( 11 až 15V). Když akumulátoru klesne napětí pod 10V a přístroj jej k sobě nepřipojí, je nutné ho nabít na jiné nabíječce, aby jeho napětí bylo alespoň 11V.

Tavné pojistky - zabrání tomu nejhoršímu při zkratu ve výstupní zásuvce přístroje nebo při poruše koncových tranzistorů měniče, což je vzácné, ale stát se to může, např. když uhodí blesk do vedení někde blízko.

---------------------------------------------------------

---------------------------------------------------------

Obchodní podmínky

Přístroje vyrábíme na objednávku, termín dodání je nejdéle do 2 týdnů od objednání (podle množství objednávek). V topné sezóně, hlavně před vánocemi se může stát, že se dodací doba prodlouží vlivem velkého množství objednávek, kdy výroba nestačí vyrábět tak rychle, je proto možné, že nestihneme všechny objednávky realizovat. Prosím, počítejte s tím a objednávejte včas, abychom vás mohli včas uspokojit. Děkujeme.

Po České republice posíláme přístroje na dobírku Českou poštou jako balík do ruky. Poštovné u nových náhradních zdrojů neúčtujeme. Je možný i osobní odběr na adrese firmy po předchozí dohodě ve všední dny. Poštovné 250Kč za balík účtujeme pouze u pozáručních oprav.

Na Slovensko posíláme přístroje poštou, nutná je platba předem na zálohovou fakturu, hmotnost balíku je omezena na 20kg. Důvodem platby předem je opakované nepřevzetí balíku některými slovenskými zákazníky, kteří nám způsobili škodu na poštovném.

Doporučujeme při převzetí balíku tento rozbalit před pracovníkem pošty a v případě poškození  jej okamžitě u pošty reklamovat. Za škodu způsobenou dopravou výrobce neručí.

Pro firmy je poskytnuta velkoobchodní cena, která je o 500Kč nižší, než maloobchodní ceny uvedené v nabídce výše.

Záruka se vztahuje na závady vzniklé při výrobě. Záruka se nevztahuje na závady vzniklé nedodržením návodu k použití, nesprávným použitím a úmyslným či jiným poškozením. Záruka je poskytována 2 roky od koupi. Uznané záruční i pozáruční opravy elektrických závad provádíme zdarma (neúčtujeme práci, výjimkou je mechanické poškození, kdy si práci na opravě tohoto poškození účtujeme).

U náhradních zdrojů s vnitřní baterií je záruka na baterii 24 měsíců, ale nevztahuje se pokles kapacity baterie, způsobený užíváním náhradního zdroje. I když výrobce baterií udává životnost až 5 let v ideálních podmínkách, praktická životnost baterie může být i kratší, než je záruční doba. Výměnu baterie pak hradí zákazník i před skončením záruční doby. Délka záruční doby na baterii není totéž, co délka životnosti baterie, neboť postupný úbytek kapacity je důsledkem běžného opotřebení při užívání baterie.

Při uznané záruční opravě nehradí zákazník nic.

Při pozáruční opravě zákazník hradí jen dopravu a materiál.

Přijede-li zákazník na opravu po dohodě osobně, opravíme mu náhradní zdroj na počkání.

Dojde-li při přepravě poštou nebo jiným přepravcem nebo jiným způsobem do servisu k mechanickému poškození náhradního zdroje, hradí opravu mechanického poškození zákazník. V takovém případě zasíláme spolu s opraveným náhradním zdrojem popis a fotografii poškození, na jejímž základě může zákazník škodu vymáhat na přepravci. Je proto důležité náhradní zdroj dobře zabalit a poslat křehce, aby nedošlo vlivem přepravy k jeho poškození.

Výrobce neručí za škody způsobené používáním nebo závadou náhradního zdroje. Je to přístroj, který je dobře navržen a vypočítán, ale může se stát, že časem některá součástka odejde a náhradní zdroj může mít poruchu. Prosím počítejte s tím a hlavně před topnou sezonou i během ní jej alespoň jednou týdně vyzkoušejte. Hlavně dbejte na to, aby akumulátor připojený k náhradnímu zdroji byl funkční, neměl by být starší než 3 roky. K náhradnímu zdroji je přiložen návod k použití, který si pozorně prostudujte, než náhradní zdroj zapojíte. Nedodržením návodu k použití můžete náhradní zdroj zničit a sobě ublížit. Náhradní zdroj neotevírejte a nezasahujte nijak do jeho zapojení, ohrozili byste tím bezpečnost a mohlo by dojít k úrazu elektrickým proudem. Sami jej neopravíte, svěřte porouchaný náhradní zdroj výrobci, který jej ochotně opraví.

Náhradní zdroje jsou určeny pro provoz v prostorách suchých s teplotou 10 až 30 stuňů Celsia. Při zvýšené vlhkosti a jiných teplotách nemusí být funkce náhradního zdroje správná a může dojít k poruše.

Když vám náhradní zdroj nebude vyhovovat, po dohodě jej můžete nepoškozený a v původním obalu do 14 dnů od koupi vrátit a budou vám vráceny peníze za náhradní zdroj. Nebo podle vašeho přání vám bude vyměněn za jiný, případně upraven tak, aby vám vyhovoval. Náklady na dopravu hradíte vy. Úpravy na vaše přání, které lze realizovat provádíme zdarma.

Staré náhradní zdroje, které již nepotřebujete nám můžete nabídnout ke koupi za zústatkovou cenu, danou stářím a opotřebením. Při dohodě a po koupi budou tyto přístroje repasovány a nabídnuty jako bazarové, plně funkční za nízkou cenu pro zákazníky, kteří nemají tolik peněz nebo nechtějí tolik investovat. Repasované bazarové náhradní zdroje udělají stejnou službu, jako nové a pro jejich případný servis platí stejná pravidla, jako pro pozáruční servis nových náhradních zdrojů.

GDPR - ochrana osobních dat: Proto, abychom mohli vámi objednaný náhradní zdroj nebo zdroje doručit, potřebujeme vědět vaše jméno nebo jméno firmy, adresu, telefon a e-mailovou adresu, u firem IČO a DIČ. Tyto údaje si při vašem objednání zapíšeme a použijeme pro doručení výrobku poštou nebo pro rozvoz naším autem k vám a pro vystavení faktury. Pak tyto údaje smažeme a nijak je neevidujeme. Zůstávají pouze na fakturách, které ze zákona musíme skladovat po dobu 10 let. Nikdo cizí, kromě kontrolních orgánů, k fakturám nemá přístup. V případě reklamace nebo opravy náhradního zdroje použijeme vaše osobní údaje pouze pro domluvu s vámi a pro odeslání opraveného náhradního zdroje zpět k vám. Vaše osobní údaje v žádném případě neposkytujeme nikomu jinému.

Koupí náhradního zdroje zákazník bezvýhradně souhlasí s těmito obchodními podmínkami.

Neposílejte nám zpět náhradní zdroje dobírkou, zásilka nebude převzata.

Firma Ing.Ptáček si vyhrazuje právo měnit obchodní podmínky podle potřeby v mezích zákona.

Firma Ing.Ptáček si vyhrazuje právo měnit provedení, barvu a zapojení náhradních zdrojů podle nejnovějších poznatků a dostupného materiálu.

Firma Ing.Ptáček vydala na tyto přístroje ES prohlášení o shodě a přístroje jsou označeny značkou CE.

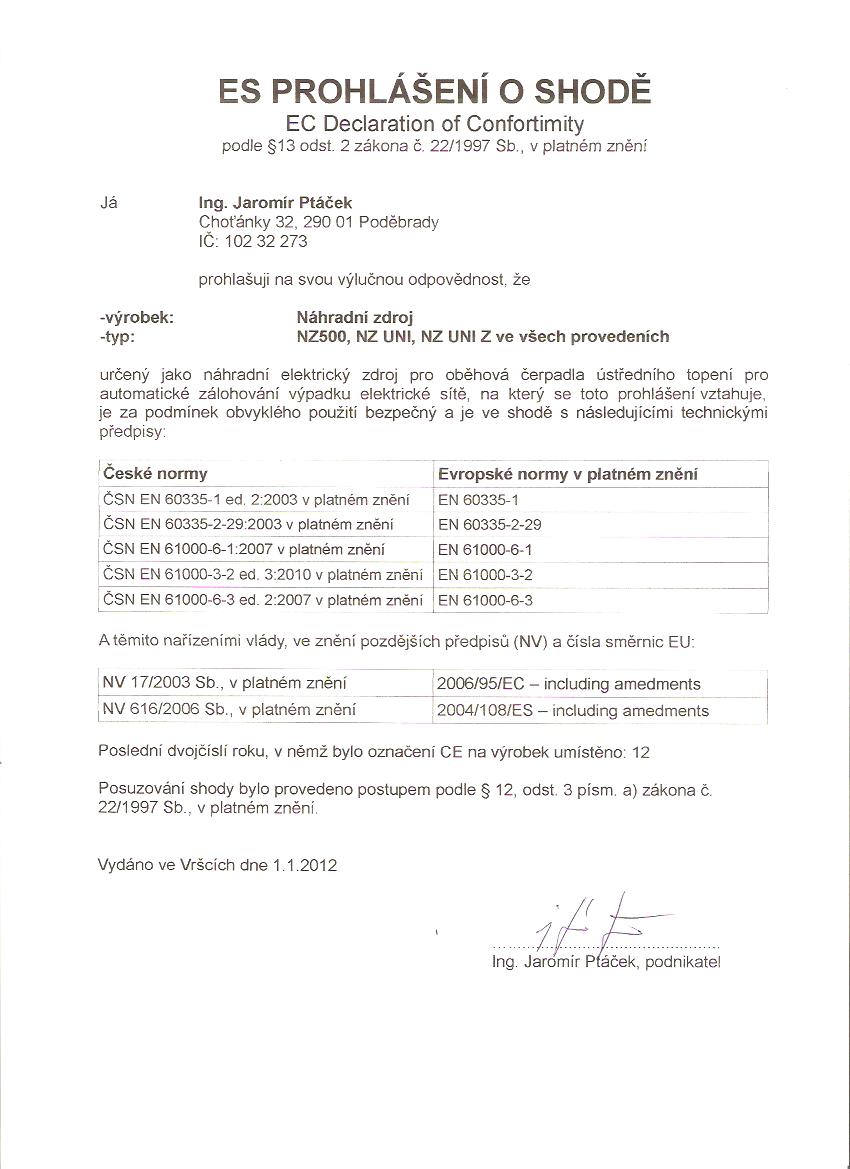

Prohlášení o shodě:
